近年来，随着护发消费需求升级，高速风筒凭借低温速干、护发效果优异等特点，成为个人护理电器领域的热门品类。该类产品依托每分钟超10万转的高速无刷电机，以强劲气流替代传统高温吹风，减少对头发的热损伤；同时，搭配负离子功能让秀发更加顺滑有光泽。

高速风筒应用难点：

• 算力要求高：驱动电频率高达1.83kHz的电机，需具备极短控制周期，这对MCU 运算能力和实时性的要求更高；
• 器件损耗大：高频开关会增加功率器件损耗、加剧温升，器件需兼顾高性能与低损耗；
• 转子角度偏差：高速运转下，采样与发波时间间隔内，转子位置偏移大，容易降低控制效率；
• 温控难度高：可控硅导通角与加热功率呈非线性，常规控温算法无法兼顾精度与响应速度。

极海紧跟行业需求，推出G32F031高速负离子吹风机控制参考方案，可针对性解决目前高速风筒存在的应用难点，同时在实现11Wrpm运行转速基础上，支持多档位风量/温度调节、智能恒温、负离子护发及多重保护功能，有助于客户产品实现低成本、高效率的开发及量产，全方位提升用户使用体验。

G32F031高速风筒参考方案介绍

方案核心优势

• 采用极海G32F031全新一代电机控制MCU，能以20 kHz高载频，稳定控制1.83 kHz电频率的电机；
• 搭配GHP500N05低功耗智能功率模块IPM，即使在20kHz载频下，仍能确保芯片温升维持在正常范围；
• 可通过角度补偿功能提升转子位置观测精度，进而有效提升电机运行效率；
• 引入增量式变增益PI控制策略，在低导通角区间强化积分作用以实现快速升温；在高导通角区间减弱积分作用以抑制超调，从而在全温区获得更为优异的温控品质。

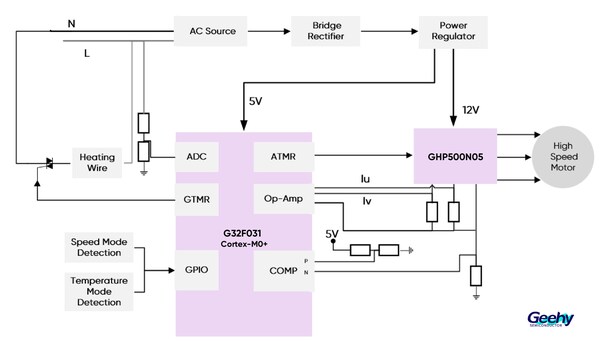

G32F031高速负离子吹风机控制参考方案框图

方案核心功能：

• 转速精准控制：极海自研高速观测器+无感FOC算法，无需额外传感器，保障电机恒速运行；
• 智能风温调节：通过可控硅与过零检测电路，动态调节加热丝功率，精准控制出风温度，实现恒温护发；
• 多重安全防护：内置过温、过压、堵转、缺相、过流等保护功能，有效规避异常工况；
• 人性化交互：支持挡位记忆和转速开关设计，适配多元化使用场景。

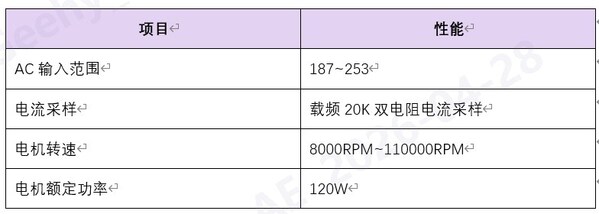

方案核心参数：

方案核心参数

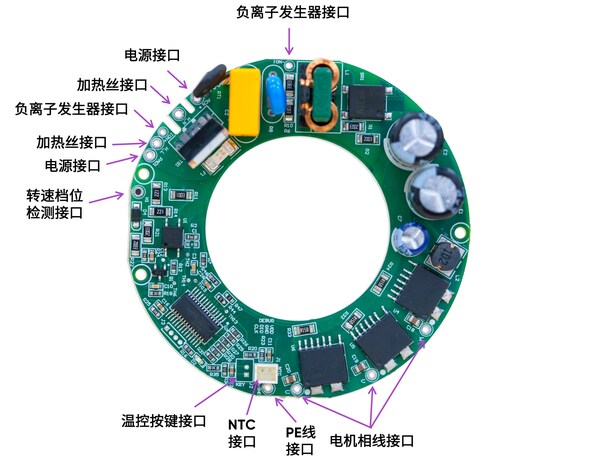

G32F031高速风筒方案板

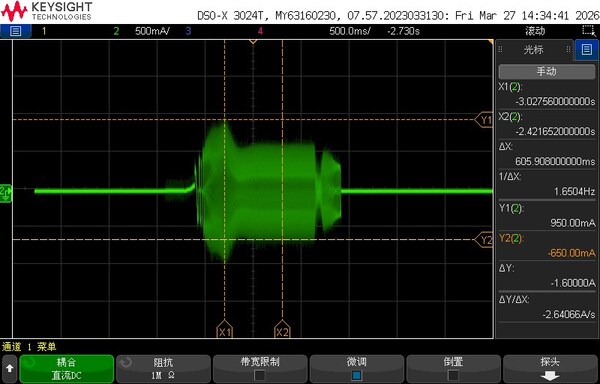

• AC：220V下的波形，绿色为电机相电流

电机电流波形总览（从启动到停机）

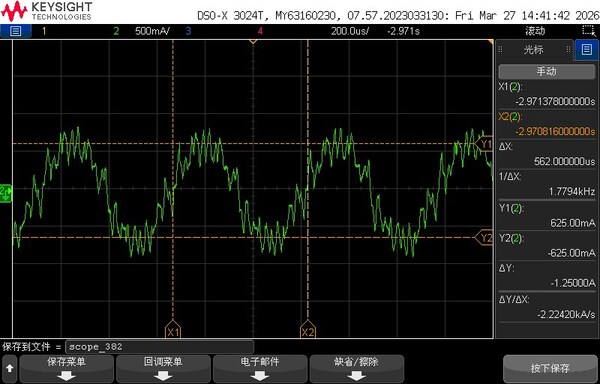

• AC：220V，105000rpm下的波形，绿色为电机相电流

电机启动400ms控制测试波形

极海G32F031高速风筒方案核心芯片介绍

G32F031全新一代电机控制MCU

专为中小功率电机控制小家电打造，具备更高效、更全能、更高性价比等优势特性，可提供本方案高速运行所需要的算力、功能及资源，大幅缩短产品研发周期。

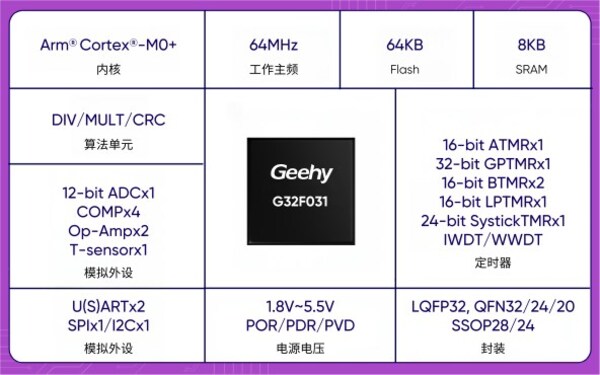

极海G32F031高速风筒方案核心芯片

点击了解更多G32F031产品详情！

GHP500N05智能功率模块IPM

集500V/5A快速恢复MOSFET和600V耐压栅极驱动器于一体的小型化单芯片，有助于简化外围电路设计，节省PCB布局；同时具备过温保护和防直通功能，保障电机稳定运行。

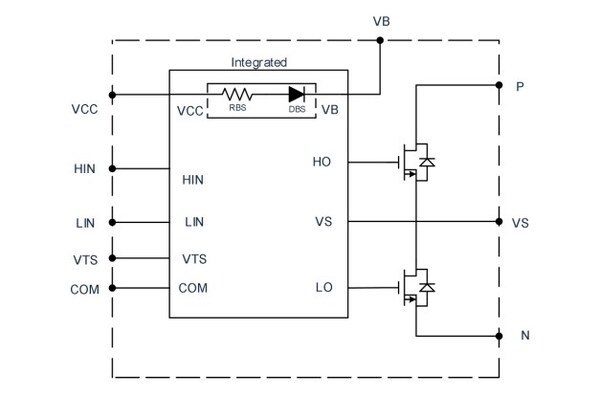

GHP500N05芯片框图

极海深耕电机赛道，构建有"MCU+驱动+功率"的全栈式电机芯片产品矩阵，同时配套覆盖全细分应用领域的参考方案设计和极海自研的电机控制算法平台，从硬件选型、方案落地到算法调试形成完整服务链路，大幅降低客户研发难度和周期，高效赋能终端产品快速量产上市。
